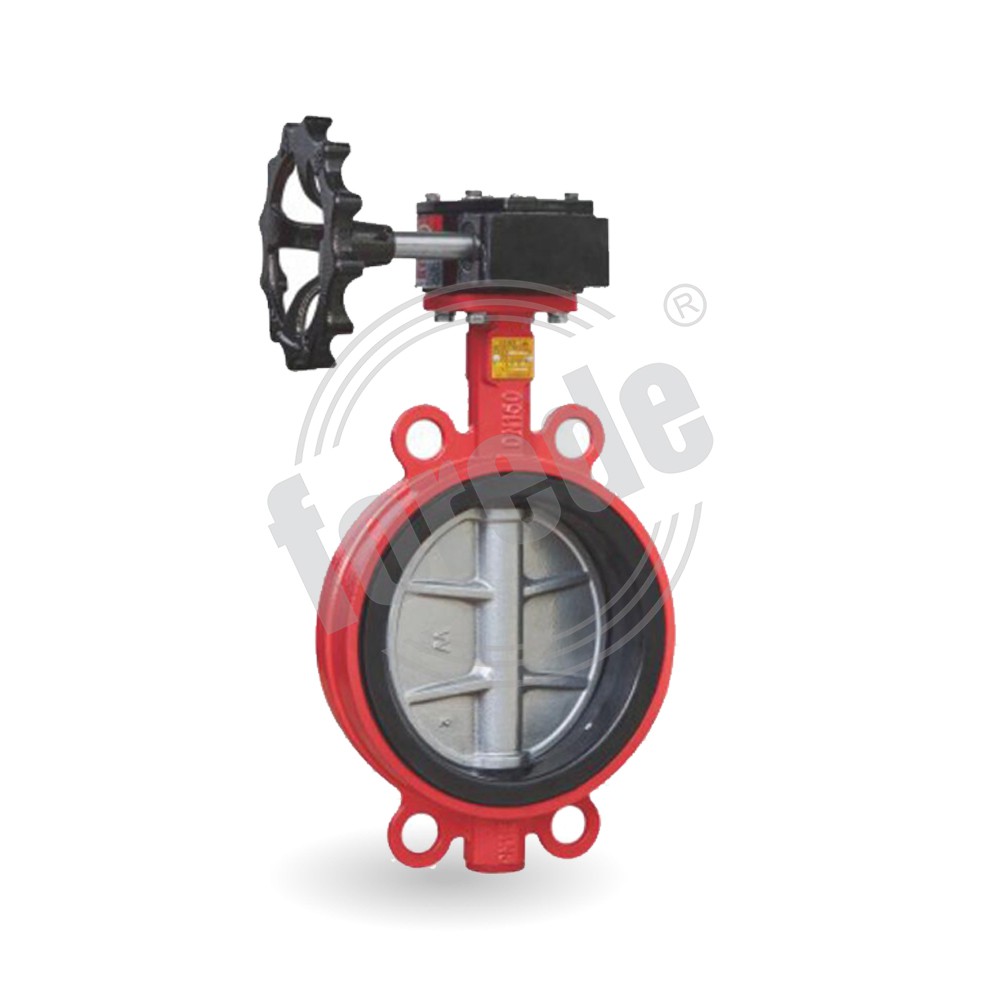

वर्म गियर वेफर बटरफ्लाई वाल्व

सिंहावलोकन

वर्म गियर वेफर तितली वाल्व में निम्न शामिल हैं:

शरीर के प्रकार: वफ़र- पाइपलाइन में दो फ्लैंजों के बीच फिट बैठता है और बोल्ट द्वारा जगह पर रखा जाता है। यह कॉम्पैक्ट, हल्का और सीमित स्थान वाले इंस्टॉलेशन के लिए आदर्श है।



डिस्क:घूमने वाला तत्व जो प्रवाह पथ को खोलता या बंद करता है।



सीट:वाल्व बंद होने पर एक टाइट सील प्रदान करता है।



तना (शाफ़्ट):डिस्क को एक्चुएटर से जोड़ता है।



वर्म गियर ऑपरेटर:एक हैंडव्हील {{0} संचालित गियरबॉक्स जो टॉर्क को कम करने और सटीक नियंत्रण की अनुमति देने के लिए वर्म {{1} और {{2} गियर तंत्र का उपयोग करता है।

 उत्पाद का नाम: वर्म गियर वेफर बटरफ्लाई वाल्व
सामग्री: नमनीय लोहे
 कार्य दबाव: 1.6 एमपीए
 सतही फिनिशिंग: एपॉक्सी लाल या नीला

विकल्प के लिए विभिन्न आकार और मानक के साथ फोरेड® वर्म गियर वेफर बटरफ्लाई वाल्व:

प्रश्न: आप वेफर बटरफ्लाई वाल्व कैसे स्थापित करते हैं?

फ्लैंजों को संरेखित करें और उनके बीच वाल्व डालें।

सुनिश्चित करें कि स्थापना के दौरान क्षति से बचने के लिए वाल्व डिस्क थोड़ा खुला हो।

क्रॉस पैटर्न में बोल्ट को समान रूप से कसें।

जांचें कि स्थापना के बाद डिस्क स्वतंत्र रूप से चलती है।

प्रश्न: क्या इसे किसी भी दिशा में स्थापित किया जा सकता है?
हां, वेफर बटरफ्लाई वाल्व आमतौर पर क्षैतिज और ऊर्ध्वाधर दोनों पाइपलाइनों में स्थापित किए जा सकते हैं, लेकिन सुनिश्चित करें कि गियर ऑपरेटर पहुंच योग्य हो।

प्रश्न: किस रखरखाव की आवश्यकता है?

टूट-फूट या जमाव के लिए सीट और डिस्क का समय-समय पर निरीक्षण

वर्म गियर स्नेहन की जाँच करें

यदि आवश्यक हो तो बोल्ट और फास्टनरों को कस लें

प्रश्न: लीवर के स्थान पर वर्म गियर का उपयोग क्यों करें?
वर्म गियर ऑपरेशन इसके लिए आदर्श है:

बड़े वाल्व आकार

उच्च दबाव प्रणाली

ऐसी स्थितियाँ जिनमें सूक्ष्म प्रवाह नियंत्रण या लॉकिंग क्षमता की आवश्यकता होती है

प्रश्न: यदि वाल्व को संचालित करना कठिन हो जाए तो मुझे क्या करना चाहिए?

डिस्क के चारों ओर जमाव या मलबा

क्षतिग्रस्त सीट

वर्म गियर में चिकनाई की कमी

स्थापना के दौरान वाल्व का गलत संरेखण
