उत्पाद विवरण

सिंहावलोकन

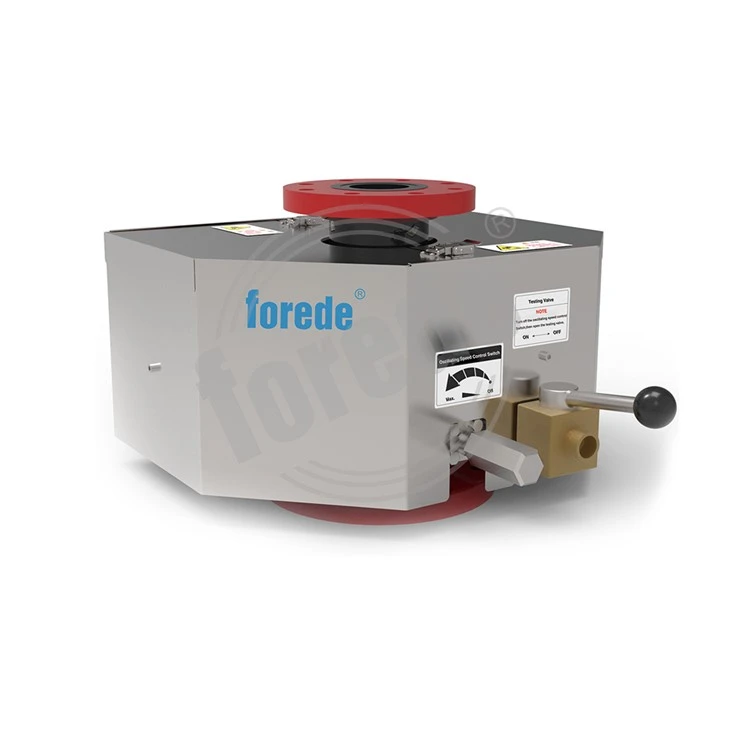

फोरेड® वॉटर पावर ऑसिलेटिंग डिवाइस एक हाइड्रोलिक तंत्र है जो फायर मॉनिटर और उसके माउंटिंग फ्लैंज के बीच स्थापित किया जाता है। जैसे ही ऑपरेशन के दौरान मॉनिटर से पानी बहता है, पानी के दबाव का एक हिस्सा एक आंतरिक गियर या टरबाइन तंत्र को चलाता है जो धीरे-धीरे मॉनिटर को क्षैतिज रूप से घुमाता है।

एक निश्चित धारा दिशा बनाए रखने के बजाय, मॉनिटर स्वचालित रूप से एक पूर्व निर्धारित कोण पर दोलन करता है, जिससे मैन्युअल संचालन या विद्युत नियंत्रण की आवश्यकता के बिना व्यापक और अधिक समान पानी या फोम वितरण सुनिश्चित होता है।

उत्पाद पैरामीटर

मॉडल नंबर	ओएससी100-एसएक्स
न्यूनतम डब्ल्यू दबाव	2.8 बार
अधिकतम W.दबाव	14 बार
न्यूनतम प्रवाह दर	600 एलपीएम
अधिकतम प्रवाह दर	4800 एलपीएम
दोलन कोण	30 डिग्री/60 डिग्री/90 डिग्री/120 डिग्री/140 डिग्री/165 डिग्री समायोज्य
दोलन गति	प्रति मिनट 3 राउंड
इनलेट आउटलेट	4" DN100 BS4504 मानक है, 3" DN80 और अन्य मानक उपलब्ध हैं
वज़न	लगभग . 25 कि.ग्रा
सामग्री	बॉडी - हार्ड कोटेड एनोडाइज्ड एल्यूमीनियम मिश्र धातु
रंग	कवर - SS304 स्टेनलेस स्टील

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: कौन सा मीडिया डिवाइस से होकर गुजर सकता है?
साफ़ अग्नि जल, मिश्रित फोम समाधान (3% / 6% फोम सांद्रण संगत)।
बड़ी मात्रा में ठोस तलछट, कीचड़, संक्षारक रासायनिक तरल वाले मीडिया के लिए लागू नहीं है, जो टरबाइन और गियर असेंबली को नष्ट कर देगा। अपस्ट्रीम में एक फ़िल्टर स्थापित करने की अनुशंसा की जाती है।

प्रश्न: कौन से फ्लैंज कनेक्शन मानक वैकल्पिक हैं?
निर्यात के लिए मानक विकल्प: पीएन16, बीएस4504, एएनएसआई क्लास 150; ग्राहक पाइपलाइन आवश्यकताओं के अनुसार अनुकूलित निकला हुआ किनारा आकार।

प्रश्न: उत्पाद कौन से प्रमाणपत्र प्रदान कर सकता है?
मुख्य मुख्यधारा प्रमाणपत्र: जीबी 19156 घरेलू मानक प्रमाणपत्र, यूएल/एफएम, एनएफपीए 1964, बीवी फैक्ट्री निरीक्षण प्रमाणपत्र, समुद्री परियोजनाओं के लिए आईएसीएस सहायक दस्तावेज।

प्रश्न: ऑपरेशन के दौरान सामान्य दोष और कारण क्या हैं?
मॉनिटर स्वचालित रूप से स्विंग नहीं कर सकता
कम इनलेट पानी का दबाव; अशुद्धियों द्वारा अवरुद्ध टरबाइन धावक; लिमिट प्लेट अटक गई.
स्विंग गति बहुत धीमी या अस्थिर
प्रवाह विनियमन वाल्व बहुत छोटा बंद हुआ; पाइपलाइन का दबाव हिंसक रूप से उतार-चढ़ाव करता है; आंतरिक सील की उम्र बढ़ने से पानी का रिसाव होता है।
ऑसिलेटिंग बॉक्स से पानी का रिसाव
शाफ्ट सीलिंग रिंग का घिसाव; ढीला बोल्ट कनेक्शन; अत्यधिक पानी के हथौड़े के कारण ढलाई में दरार।
